耐高溫水冷螺旋輸送機水冷螺旋輸送機包括進料單元、出料單元、筒體、冷卻單元、驅動單元和支撐單元，進料單元和出料單元分別設置于所述筒體的兩端，驅動單元使筒體圍繞其中心對稱軸回轉，支撐單元支撐筒體，所述筒體包括外筒體和內筒體，靠近進料單元的外筒體外周設置有相應長度的夾套，所述冷卻單元包括設置于出料單元中心部位的進水管、設置于內筒體中并與進水管相連通的一空心螺旋葉片、設置于進料單元中心部位并與所述一空心螺旋葉片相連通的出水管以及設置于所述長度的夾套中的空心折流板或二空心螺旋葉片，所述空心折流板或二空心螺旋葉片與冷卻水連通。

　　耐高溫水冷螺旋輸送機它包括筒體、帶螺旋板的轉軸、軸承和驅動裝置，筒體外面有外冷卻水套，轉軸兩端為空管。螺旋板的空腔與轉軸兩端的空管連通，冷卻水由入端空管流經螺旋板空腔后由出端空管流出形成內冷卻水道。物料在輸送過程中冷卻較均勻冷卻效果好。

物料特性：

　　1、粉末狀，有機化工原料，

　　2、溫度450℃。

　　3、物料堆積密度1000Kg/m³,每小時出料量6m³。

技術要求：

　　1、冷卻方式：循環水冷卻，

　　2、冷卻系統：內部冷卻(旋轉軸)、外部冷卻(夾套)，

　　3、循環冷卻水走向：從半焦螺旋出口端進入，半焦螺旋入口端流出，

　　4、材質：與物料接觸部分為304不銹鋼(軸直徑159mm,葉片厚度10mm，螺旋套管徑377mm,厚度8mm)，外夾套材質：Q235，管徑 460mm、 壁厚10mm,

　　5、螺旋軸和葉片須經過調直及熱處理，

　　6、螺旋套管長度不能大于：7000mm,

　　7、霧化噴嘴(材質304)：在輸送螺旋出口端，螺旋葉片上部開始安裝，依 次往輸送螺旋入口端每隔200mm安裝一個，共安裝三個霧化噴嘴，可單獨調控水量，也可單獨簡易拆卸便于清理噴嘴，

　　8、螺旋軸驅動方式：連接軸驅動，配備變頻調速電機(需注明電機功率)，

　　9、要求：輸送量每小時大于6m³，輸送物料進入螺旋入口時溫度為450℃， 出料時溫度需降至100℃以內

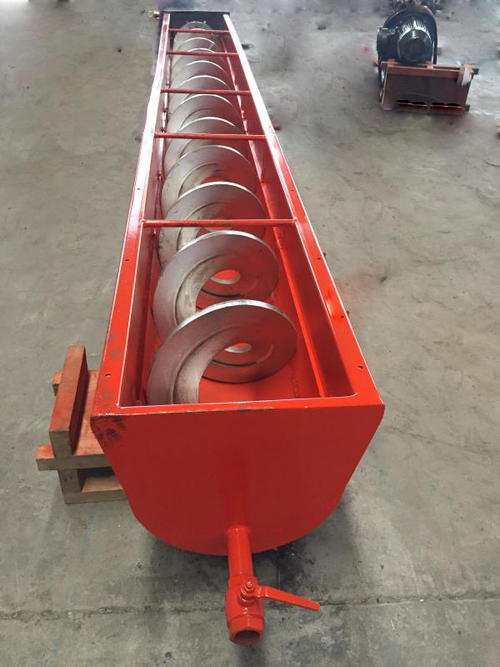

　　耐高溫水冷螺旋就是在封閉的管體內輸送高溫的粉狀、小顆粒等散料，通過隔套和中心螺旋管內流動的冷卻水使出料溫度降低，是冷卻和輸送為一體的輸送設備。

　　耐高溫水冷螺旋輸送機優點是：結構簡單、調試容易、易損件品種少、維修方便。輸送量大、隔熱效果好。其特點是：耐高溫螺旋輸送機即可全封閉輸送，也可敞輸送。

　　主要適用于建材、治金、化工、采掘、機械制造、煤炭、煙草、糧食、醫藥等行業。
