高壓滅菌器溫度測量電路

 基于鉑電阻測溫范圍寬、精度高和易標定等特點，選用 1/3B 級精度的 PT100 鉑電阻作為溫度傳感 器[4]。采用恒流源驅動電路為鉑電阻供電，以確保能 夠穩定準確地測得鉑電阻兩端的電壓值[5]。

驅動電流 必須大小合適，既不能過小降低鉑電阻傳感器的靈敏 度，也不能過大使鉑電阻內部過熱造成誤差增大。

鉑電阻測溫電路是基于鉑電阻的阻值隨溫度 變化而發生改變，但是由于受到引線電阻等附加電 阻的影響，鉑電阻的阻值變化不能準確反應出溫度 的變化，所以采用四線制接線方式來消除引線電阻 的影響[8-9]，

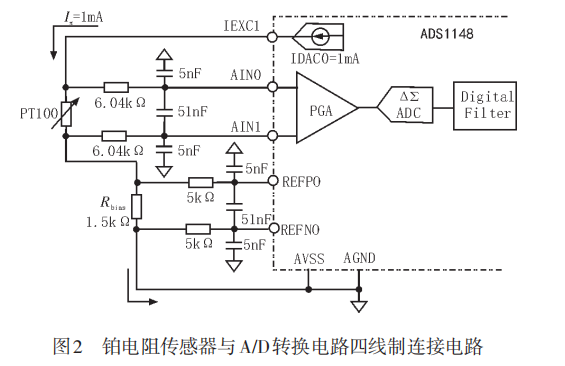

鉑電阻傳感器與 A/D 轉換電路四線制連 接電路如圖 2 所示。ADS1148 為鉑電阻提供驅動電 流 Ix ，在驅動電流作用下鉑電阻兩端會產生電勢 差，通過低通濾波器將電勢差傳輸到 A/D 轉換芯 片。

驅動電流 Ix 流經鉑電阻后，再在基準電阻 Rbias 上產生基準電壓，這樣可消除因恒流源導致的測量誤差。

上海博迅壓力測量電路

根 據 JJF（蘇）96-2010《蒸 汽 滅 菌 器 、壓 力 校 準 規 范》，無 線 溫 度 壓 力 記 錄 儀 絕 對 壓 力 測 量 范 圍 為 500 kPa，相對示值誤差為±0.2%FS[10]。

壓力 測量電 路 采 用 基 于 壓 阻 效 應 的 絕 壓 型 硅 壓 力 傳 感 器 86-100G-RT，量程為 0~650 kPa，非線性誤差 為±0.05%FS。

該傳感器封裝上附有一個陶瓷基板， 其中包含一個激光修正電阻，可以對傳感器進行溫 度補償和偏移校正。傳感器內部為 4 個應變電阻組 成的惠斯通電橋，采用 1.5 mA的恒流源激勵，

輸出為 0~100 mV 的電壓信號，壓力傳感器工作原理圖如 圖 3 所示。當外界壓力發生變化時，傳感器內部的 硅油將壓力變化轉換為電橋微小電壓輸出，

輸出的 微小電壓信號經放大濾波后傳遞給 A/D 轉換電路， 轉換成相應的數字量。
